前言:

我的Voron2.4 一直用LDO0.9+5160tmc驱动,打印效果我还是很满意的,就是噪音,怎么调试都无果,所以就有了上闭环的想法,但是我没选择在电机屁股改装闭环板的方案,总觉得不靠谱,偶然在咸鱼 看到了韩国的S-SERVOII MINI感觉还不错就弄回来折腾了!

教程:

图片[2]-Voron 2.4 升级韩国S-SERVOII MINI 闭环电机坑记-RSG-人生观

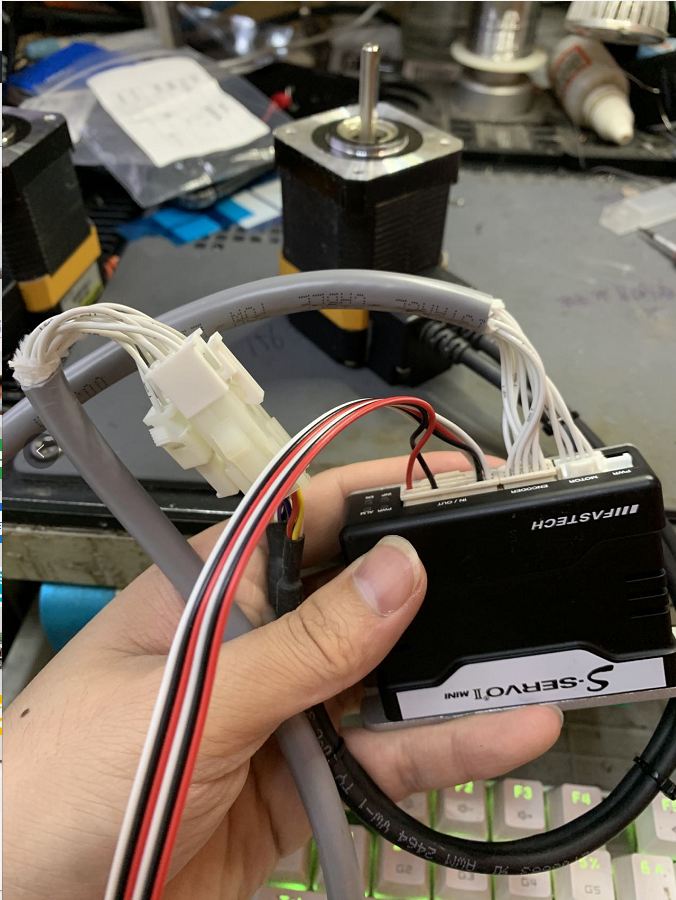

接完线大致就是这个样子了!

耗材:

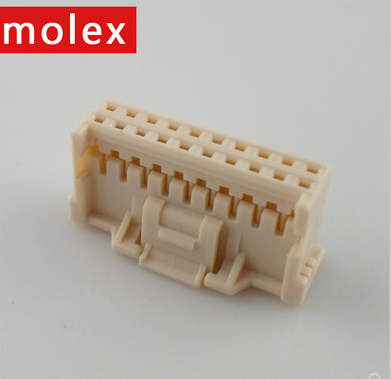

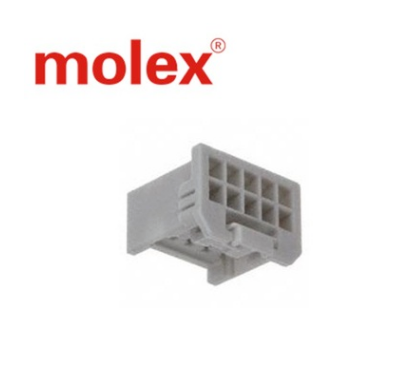

图片[3]-Voron 2.4 升级韩国S-SERVOII MINI 闭环电机坑记-RSG-人生观501646-2000 图片[4]-Voron 2.4 升级韩国S-SERVOII MINI 闭环电机坑记-RSG-人生观501648-1000
图片[5]-Voron 2.4 升级韩国S-SERVOII MINI 闭环电机坑记-RSG-人生观501646-1000 图片[4]-Voron 2.4 升级韩国S-SERVOII MINI 闭环电机坑记-RSG-人生观501648-1000

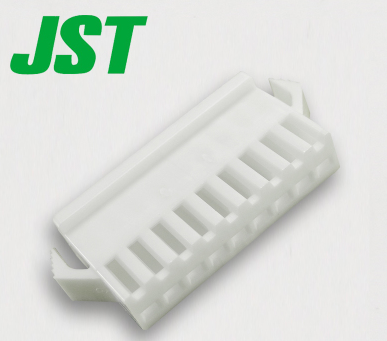

图片[7]-Voron 2.4 升级韩国S-SERVOII MINI 闭环电机坑记-RSG-人生观SMP-09V-NC 图片[8]-Voron 2.4 升级韩国S-SERVOII MINI 闭环电机坑记-RSG-人生观

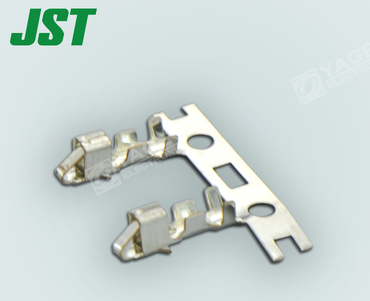

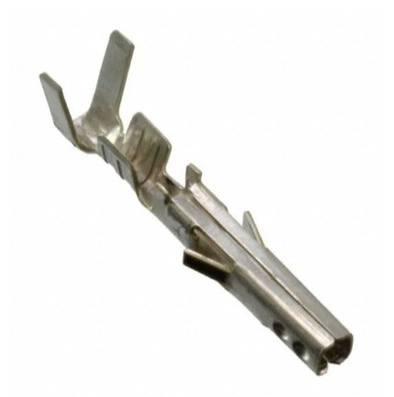

SHF-001T-0.8BS

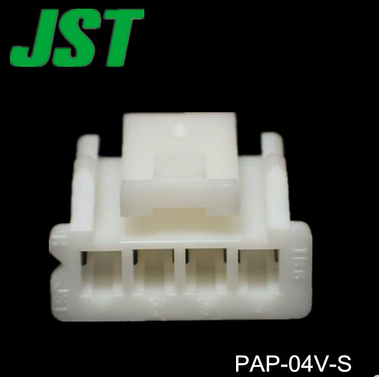

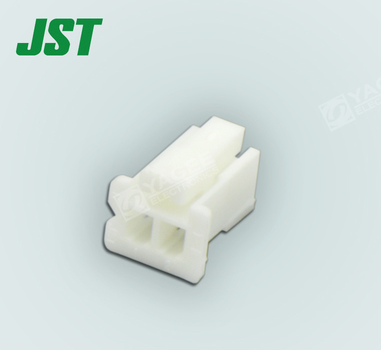

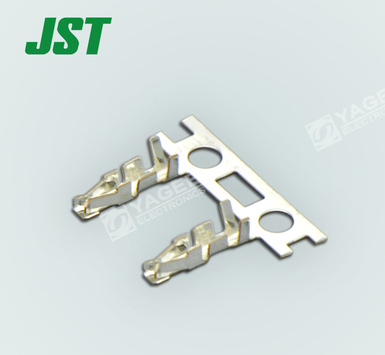

图片[9]-Voron 2.4 升级韩国S-SERVOII MINI 闭环电机坑记-RSG-人生观PAP-04V-S 图片[10]-Voron 2.4 升级韩国S-SERVOII MINI 闭环电机坑记-RSG-人生观SPHD-001T-P0.5

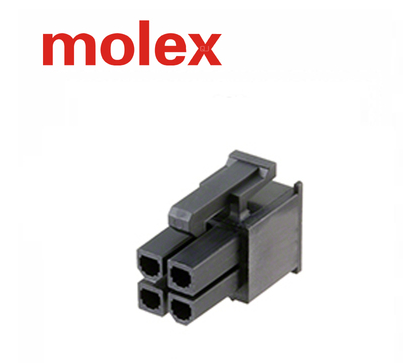

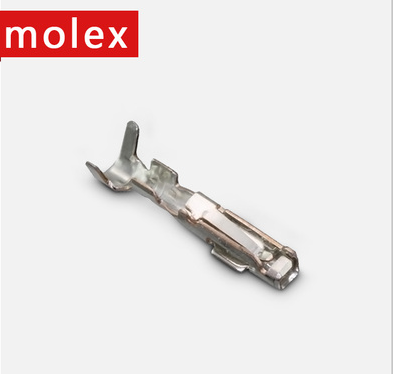

图片[11]-Voron 2.4 升级韩国S-SERVOII MINI 闭环电机坑记-RSG-人生观5557-04R 图片[12]-Voron 2.4 升级韩国S-SERVOII MINI 闭环电机坑记-RSG-人生观5556T
图片[13]-Voron 2.4 升级韩国S-SERVOII MINI 闭环电机坑记-RSG-人生观

PAP-02V-S

图片[10]-Voron 2.4 升级韩国S-SERVOII MINI 闭环电机坑记-RSG-人生观 SPHD-001T-P0.5

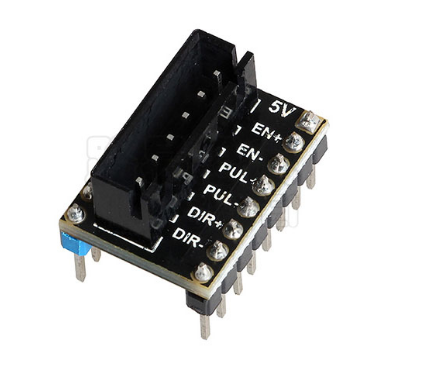

图片[15]-Voron 2.4 升级韩国S-SERVOII MINI 闭环电机坑记-RSG-人生观

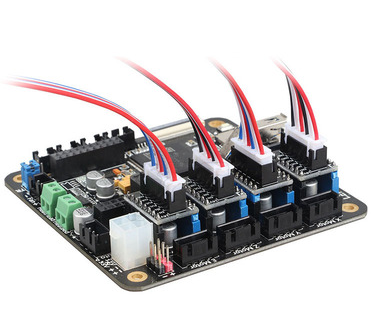

外置驱动转接

外置驱动的转接线,这里我提供个淘宝的店家你们可以入手

3D打印主板配件 大电机驱动转接快 外接大电流驱动器扩展模块-淘宝网 (taobao.com)

以上是需要的联结件,按照图片下面有编号去淘宝直接搜索即可!

线序:

注意:Housing是胶壳 Terminal是端子

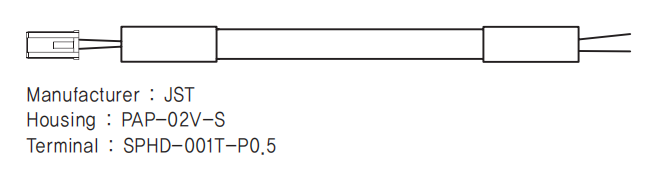

电源线:

图片[16]-Voron 2.4 升级韩国S-SERVOII MINI 闭环电机坑记-RSG-人生观

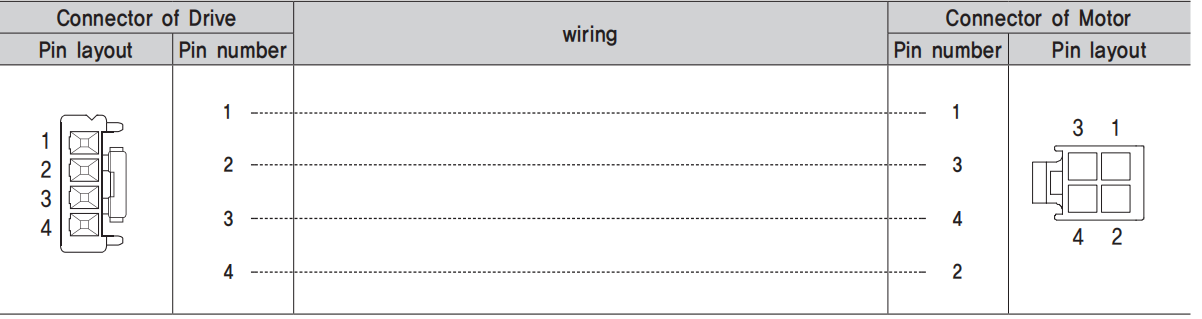

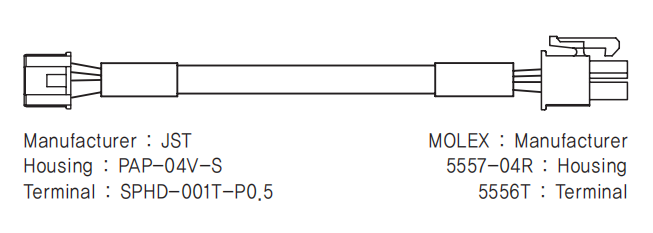

电机线:图片[17]-Voron 2.4 升级韩国S-SERVOII MINI 闭环电机坑记-RSG-人生观图片[18]-Voron 2.4 升级韩国S-SERVOII MINI 闭环电机坑记-RSG-人生观

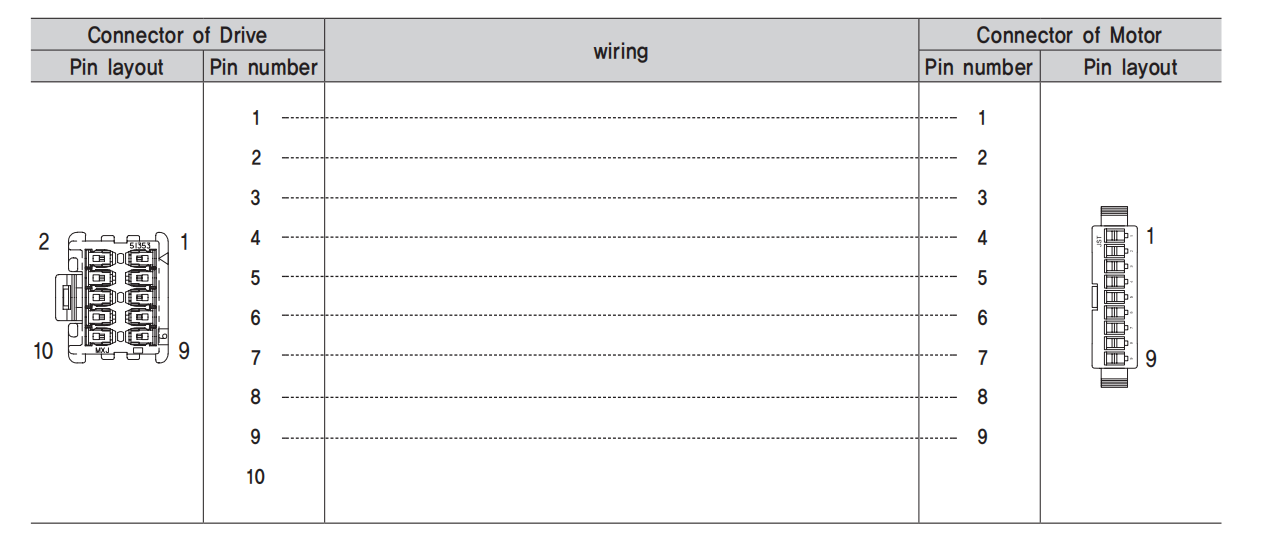

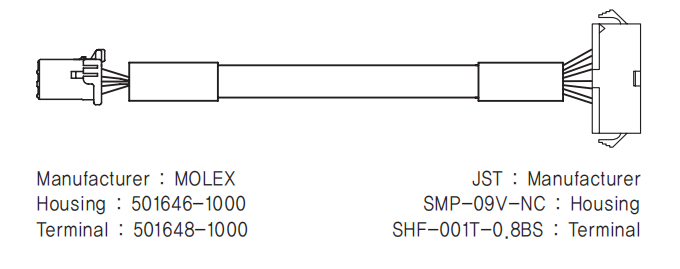

编码线:

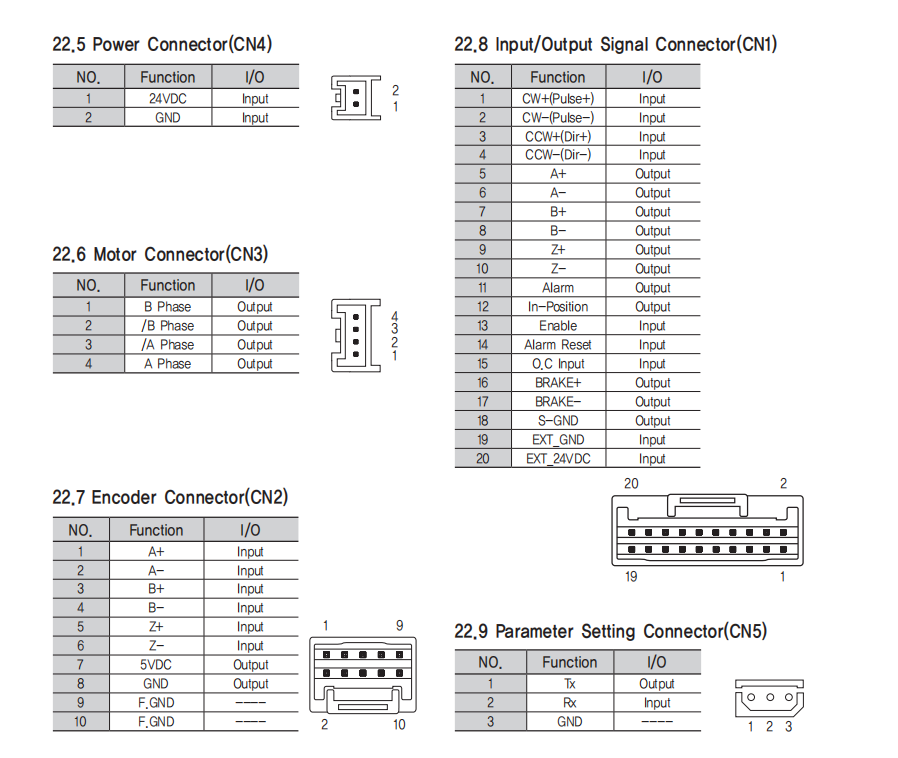

图片[19]-Voron 2.4 升级韩国S-SERVOII MINI 闭环电机坑记-RSG-人生观图片[20]-Voron 2.4 升级韩国S-SERVOII MINI 闭环电机坑记-RSG-人生观外置驱动针脚定义:

图片[21]-Voron 2.4 升级韩国S-SERVOII MINI 闭环电机坑记-RSG-人生观主板与外置驱动连接:

3d打印机主板上的原有驱动插槽要拆掉驱动模块,插入买到的外置驱动转接,在插入之前去掉针对原有驱动的跳冒。



图片[22]-Voron 2.4 升级韩国S-SERVOII MINI 闭环电机坑记-RSG-人生观
  • EN+ ——— 20
  • EN- ———  13
  • PVL+ ——–  1
  • PVL-  ——–  2
  • DIR+ ——–  3
  • DIR – ——–  4

注:数字对应的是上面的定义图内容(22.8)

Klipper配置:

[stepper_x]
##  Connected to X-MOT (B Motor)
step_pin: PE11
dir_pin: !PE10
enable_pin: !PE9
rotation_distance: 40
microsteps: 16 细分
full_steps_per_rotation:100  脉冲
endstop_pin: ^PB14
position_min: 0
position_endstop: 350
position_max: 350
homing_speed: 25   #Max 100
homing_retract_dist: 5
homing_positive_dir: true

#[tmc5160 stepper_x]
#spi_bus: spi4
#cs_pin: PE7
#diag1_pin: PB14
#interpolate: True
#run_current: 1.3
#hold_current: 0.9
#sense_resistor: 0.075
#stealthchop_threshold: 99999

注释掉 原有驱动的参数配置! 修改脉冲以及细分数据,这里注意 具体给多少数值,要看驱动器那边配置了一圈多少脉冲!

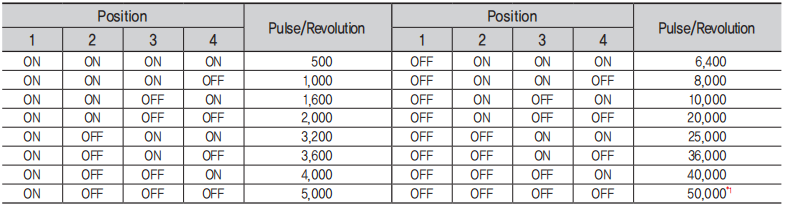

图片[23]-Voron 2.4 升级韩国S-SERVOII MINI 闭环电机坑记-RSG-人生观注意 : 3D打印机 一般建议1000 1600的脉冲,太高了 MCU 可能会出现性能不足导致打印途中停止!

设定自己想要的脉冲,在驱动器侧边针对想要的脉冲调整拨片!我给的是1600/一圈 ,之后Klipper内细分乘以脉冲等于1600即可!这里有个小问题 脉冲的数值必须是100的整数,10 20 50 1-9 这样的数值写入,klipper 会提示无效!

结尾:

到此更换 韩国的闭环就结束了,我更换的时候在拨片调整脉冲的位置被卡了一天,现在分享给大家,希望大家换闭环电机顺利
