前言:

最近unraid,也玩的无聊了(主要是家庭NAS 就那么点玩的)就玩起来了打印机,凭借这之前组装过Voron 2.4的经验,在组装一台Voron legacy 也看到这个机器很少有人组装,看着是光轴的,感觉还不错,所以来搞一台玩玩。

DOM表单:

注意这里本片文章不是教程,只是表单,和本人购买的淘宝链接!你们可以自己淘宝搜索,也可以直接在我的购买的商家下单。

注意:此表单的打印机打印尺寸为230*230*240(x,y,z)

机器轮廓尺寸410*410*410不封箱

本机器预估造价2400-3200人民币

品目名称下单地址数量产品示例图
螺丝

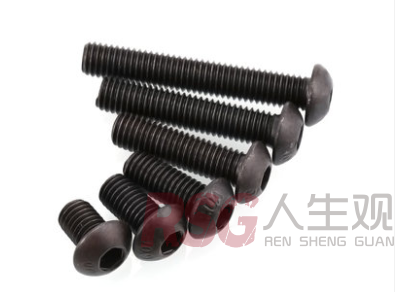

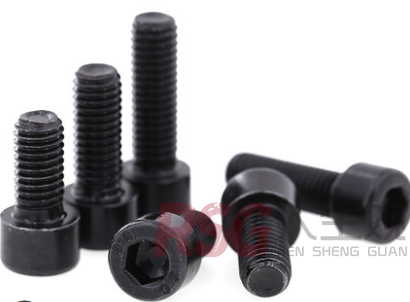

M5x40淘宝链接6Voron legacy 配件表单 Voron legacy 第2张
M5x30淘宝链接12Voron legacy 配件表单 Voron legacy 第2张
M5x16淘宝链接49Voron legacy 配件表单 Voron legacy 第2张
M5x10淘宝链接26Voron legacy 配件表单 Voron legacy 第2张

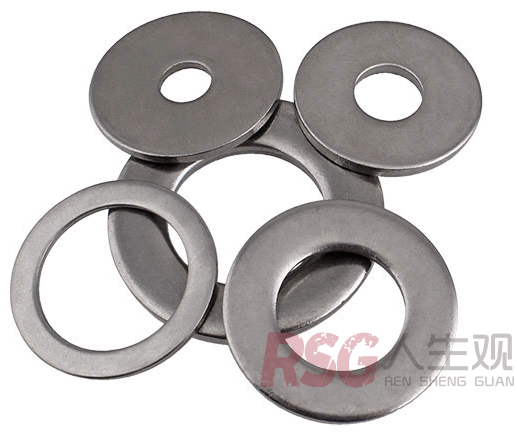

M5 垫片淘宝链接

规格

m5*10*1.0

24Voron legacy 配件表单 Voron legacy 第6张

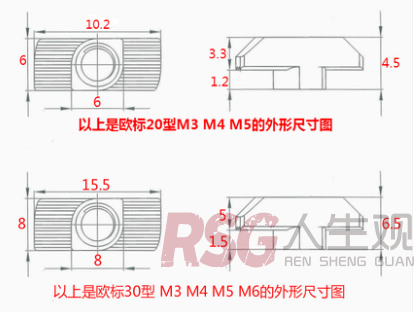

M5 T型螺母淘宝链接

规格

欧标20型

51Voron legacy 配件表单 Voron legacy 第7张
M5 螺母淘宝链接4Voron legacy 配件表单 Voron legacy 第8张
M4x8淘宝链接5Voron legacy 配件表单 Voron legacy 第9张
M3x8淘宝链接20Voron legacy 配件表单 Voron legacy 第10张
M3x40淘宝链接5Voron legacy 配件表单 Voron legacy 第10张
M3x30淘宝链接20Voron legacy 配件表单 Voron legacy 第10张
M3x20淘宝链接8Voron legacy 配件表单 Voron legacy 第10张
M3x16淘宝链接16Voron legacy 配件表单 Voron legacy 第10张
M3x12淘宝链接8Voron legacy 配件表单 Voron legacy 第10张

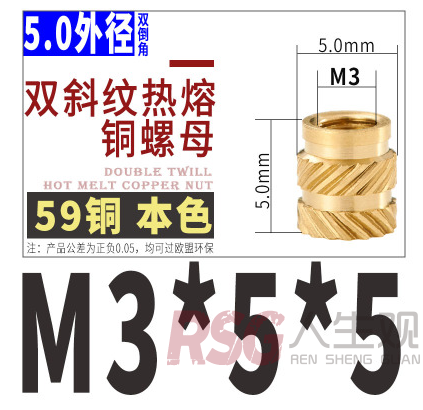

M3滚花螺母淘宝链接43Voron legacy 配件表单 Voron legacy 第16张

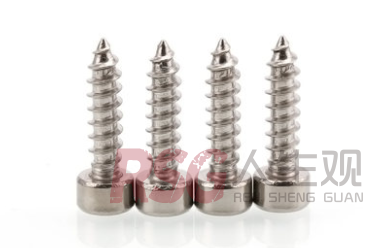

M2x10自攻丝淘宝链接8Voron legacy 配件表单 Voron legacy 第17张

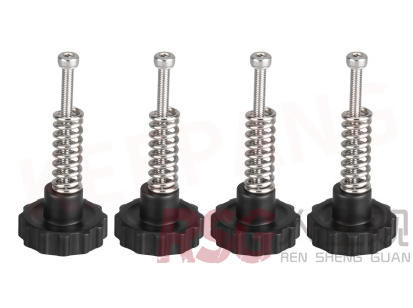

平台螺丝淘宝链接4Voron legacy 配件表单 Voron legacy 第18张
运动部件

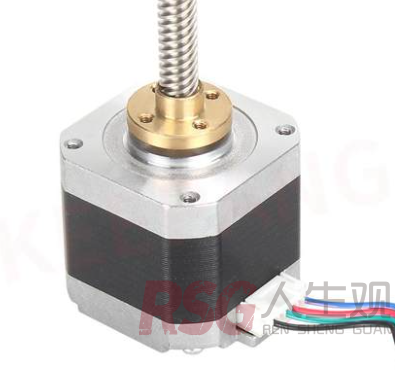

Z电机淘宝链接2Voron legacy 配件表单 Voron legacy 第19张

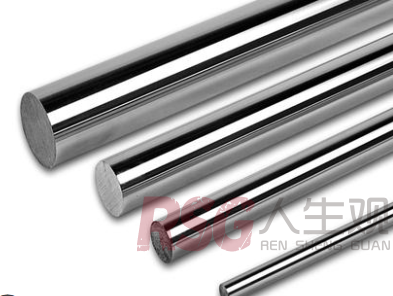

光轴推荐米思米

或者淘宝光轴

这个我用的是米思米

所以不放链接了

10

规格(8x320mm)

Voron legacy 配件表单 Voron legacy 第20张

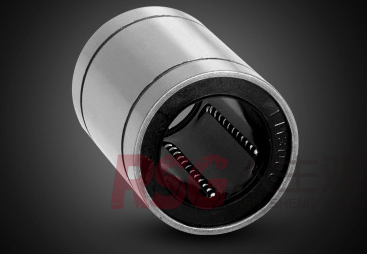

LM8LUU直线轴承推荐米思米

或者淘宝光轴

这个我用的是米思米

所以不放链接了

10

规格8MM

长度45MM

Voron legacy 配件表单 Voron legacy 第21张
GT2 开口皮带(盖茨)淘宝链接大约1.7米

规格(6mm宽)

Voron legacy 配件表单 Voron legacy 第22张
GT2 20T(20齿)齿轮淘宝链接2

规格(内孔5高16mm)

Voron legacy 配件表单 Voron legacy 第23张
F695 法兰轴承淘宝链接24

规格(F695ZZ)

Voron legacy 配件表单 Voron legacy 第24张
42步进电机推荐日本信浓

自己去淘

我这里不放链接

2Voron legacy 配件表单 Voron legacy 第25张
电子元件

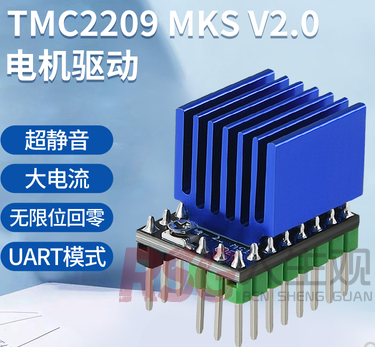

TMC2209电机驱动淘宝链接5Voron legacy 配件表单 Voron legacy 第26张
微动开关(限位)淘宝链接2Voron legacy 配件表单 Voron legacy 第27张

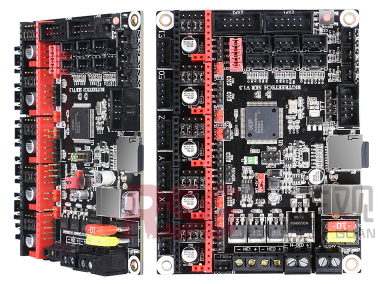

大树SKR1.3主板淘宝链接1Voron legacy 配件表单 Voron legacy 第28张

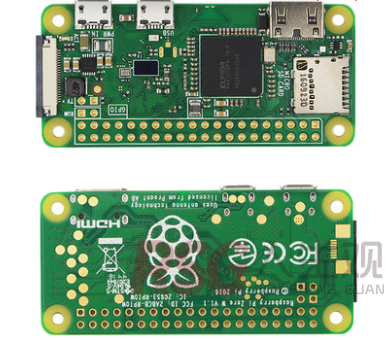

树莓派ZeroW(推荐3b及以上)淘宝链接1

注意(要选择W的带有蓝牙wifi的)

Voron legacy 配件表单 Voron legacy 第29张

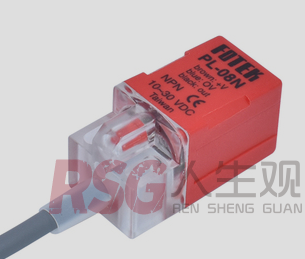

PL-08N金属接近开关淘宝链接1Voron legacy 配件表单 Voron legacy 第30张

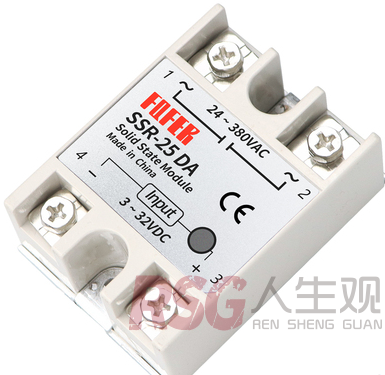

单项固态继电器淘宝链接1Voron legacy 配件表单 Voron legacy 第31张

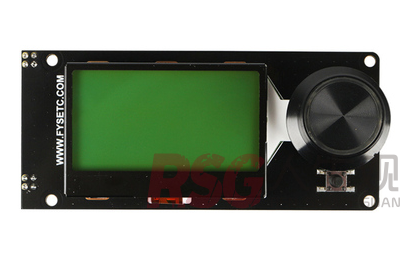

Mini 12864 显示屏淘宝链接1Voron legacy 配件表单 Voron legacy 第32张

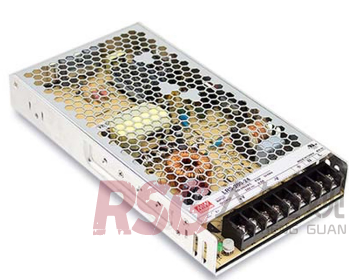

电源(明伟)淘宝链接1

规格(LRS-200-24 | 24V)

Voron legacy 配件表单 Voron legacy 第33张

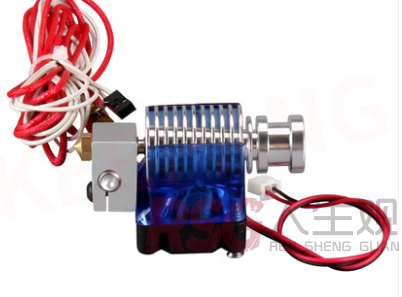

E3DV6(打印头)淘宝链接1

注意:电压24V近程

Voron legacy 配件表单 Voron legacy 第34张
BAT85(二极管)淘宝链接1Voron legacy 配件表单 Voron legacy 第35张

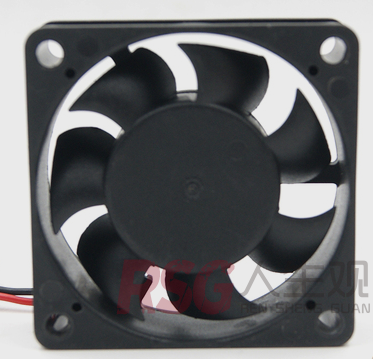

6020风扇淘宝链接1Voron legacy 配件表单 Voron legacy 第36张

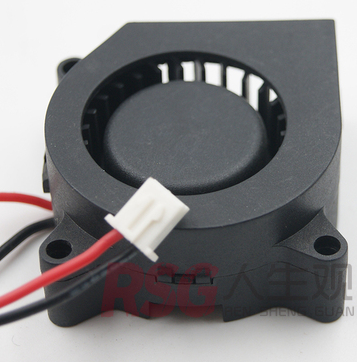

4020鼓风机淘宝链接1Voron legacy 配件表单 Voron legacy 第37张

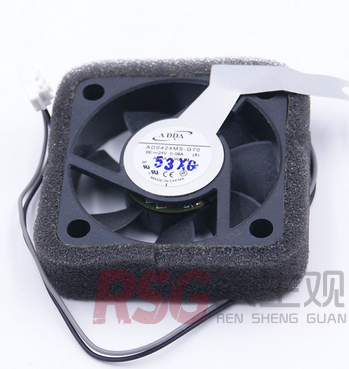

4010风扇淘宝链接1Voron legacy 配件表单 Voron legacy 第38张
其他

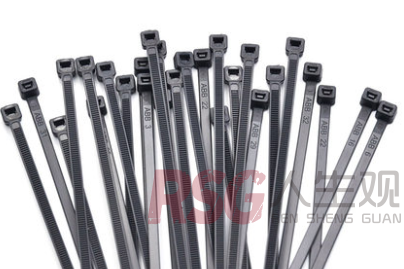

尼龙扎带淘宝链接1(包)

规格:(SKT140-80X-100)

Voron legacy 配件表单 Voron legacy 第39张

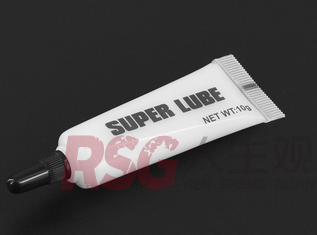

润滑油自行淘宝购买若干Voron legacy 配件表单 Voron legacy 第40张

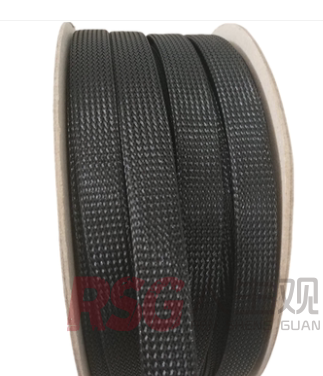

阻燃蛇皮网淘宝链接若干(4MM即可 非展开)Voron legacy 配件表单 Voron legacy 第41张
线缆与接头

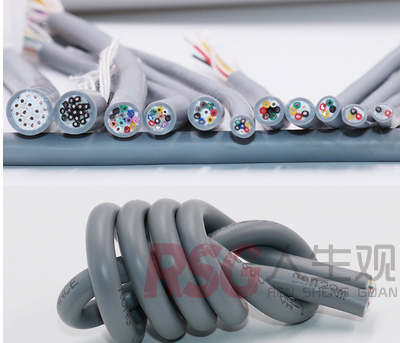

线缆淘宝链接10M(16芯)Voron legacy 配件表单 Voron legacy 第42张

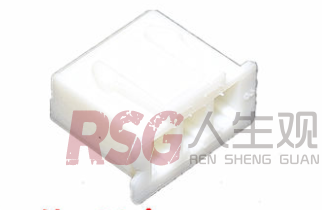

XH2.54 3P公头自行淘宝购买若干Voron legacy 配件表单 Voron legacy 第43张
XH2.54 2P公头淘宝自行购买若干Voron legacy 配件表单 Voron legacy 第44张

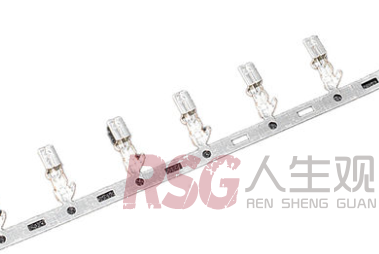

XH2.54端子淘宝自行购买若干Voron legacy 配件表单 Voron legacy 第45张
型材
2020型材自行淘宝推荐米思米12根(370mm)Voron legacy 配件表单 Voron legacy 第46张
2020型材自行淘宝推荐米思米2根(130mm)Voron legacy 配件表单 Voron legacy 第46张
方形型材连接器淘宝链接8Voron legacy 配件表单 Voron legacy 第48张

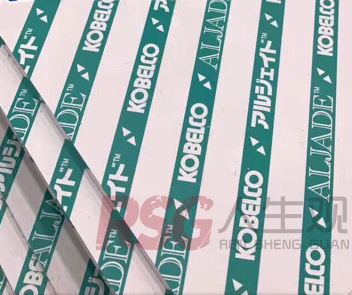

神户超平铝板平台淘宝链接1

切割大小230*230

Voron legacy 配件表单 Voron legacy 第49张
工具
内六角扳手1套
端子压线钳1把
剥线钳1把
烙铁/焊台1台
焊锡线1卷
助焊剂1只
补充/遗漏

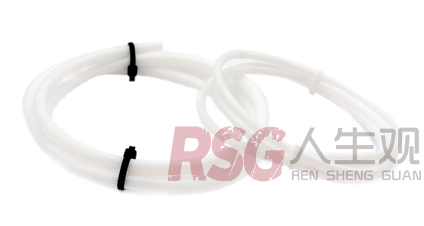

铁氟龙管淘宝链接1

规格2*4mm

Voron legacy 配件表单 Voron legacy 第50张

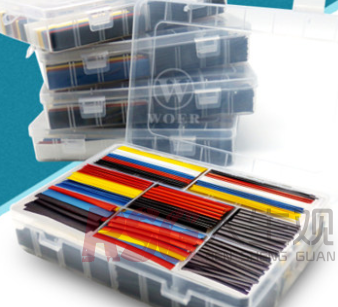

热缩管淘宝链接1Voron legacy 配件表单 Voron legacy 第51张
结构件找人代打

或者本站代打

1套

ABS/PLA 0.2层

不低于40%填充

电源接口AC淘宝链接1Voron legacy 配件表单 Voron legacy 第52张

注意事项:

以上所有东西仅供参考,如果购买先加入购物车,很多产品都是一家店所以可以节省路费,至于米思米代购,本站后期会增加代购链接。

结尾:

这个表单还是满难写的,内容太多了,可是把我累够呛!!!最后祝愿大家装机顺利!
