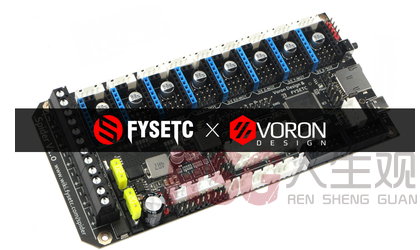

树莓派UART链接FYSETC(蜘蛛八爪) 3D打印机 第1张

前言:

最近把我的Voron2.4重组了,更换了CNC 以及主板!因为之前是用USB 链接的,这次换了Uart方式遇到了一些坑,所以写出来!教程内容在群 大树的教程基础上修改的!

教程:

因为这里说的是UART链接到 蜘蛛主板,所以系统以及Klipper 需要大家自己进行安装!

树莓派UART链接FYSETC(蜘蛛八爪) 3D打印机 第2张

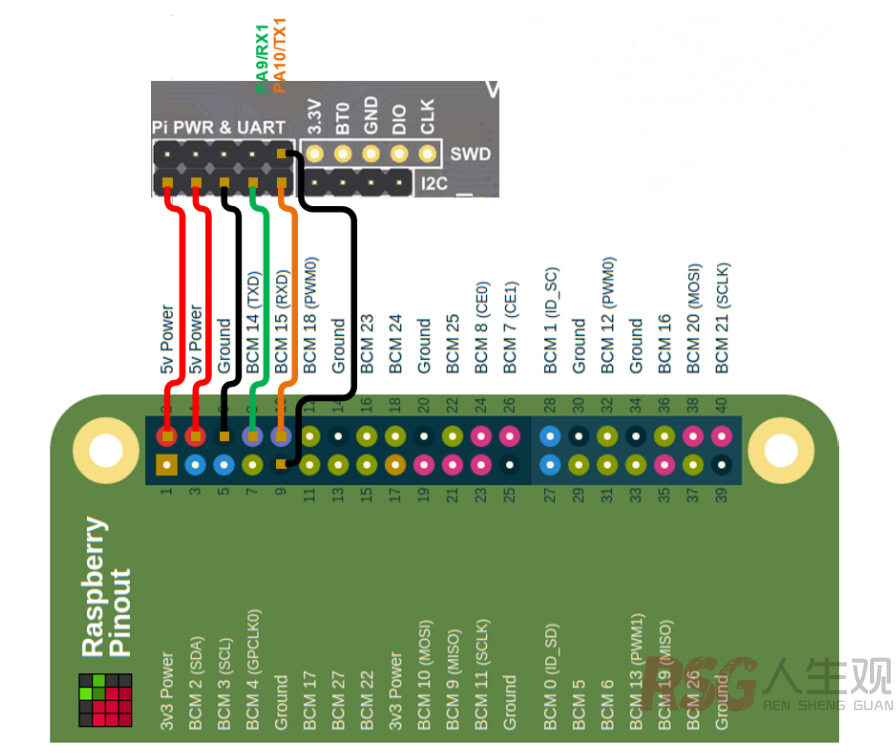

接线方法,默认主板的包装内带了一根连接线如果没有 也可以用5根的杜邦线进行链接!

输入下面的命令,更改一下配置,以及树莓派蓝牙占用串口的问题

sudo nano /boot/config.txt
###在文件下面添加!
dtoverlay=pi3-disable-bt

sudo nano /boot/cmdline.txt

###删除下面这两行的内容,如果打开的文件没有下面的内容可以跳过此步骤!

console=serial0,115200

console=ttyAMA0,115200"

注意:nano的使用Ctrl+O保存Ctrl+x退出nano编辑

sudo raspi-config
依次选择下面的选项!
=> Interfacing Option
=> Serial Port
=> NO
=> YES
=> OK
=> Finsh

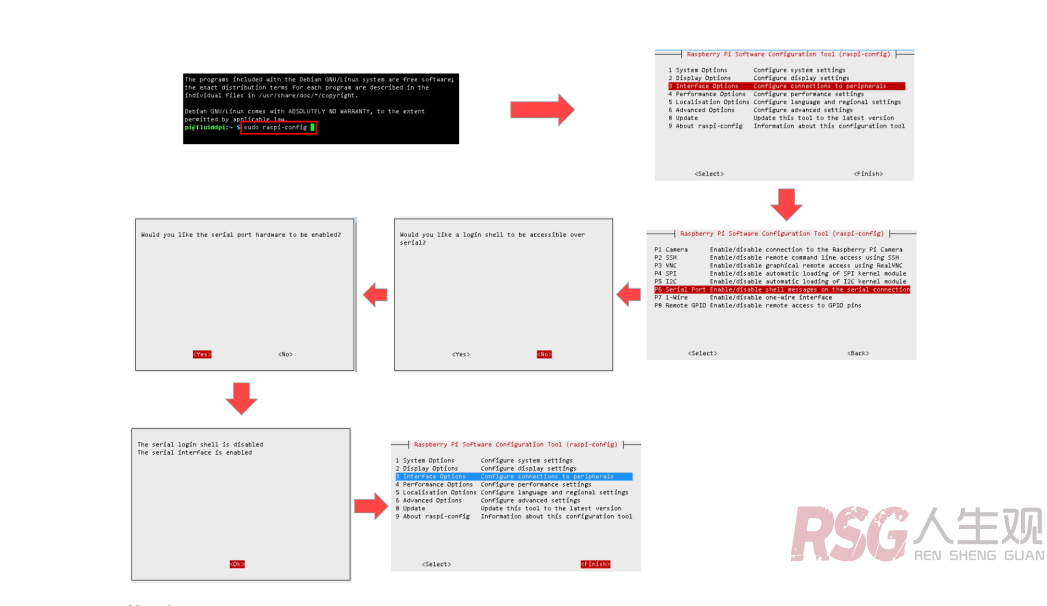

这里我借用一下大树的图片演示~

树莓派UART链接FYSETC(蜘蛛八爪) 3D打印机 第3张

之后我们重启树莓派sudo reboot

Klipper 编译固件

cd ~/klipper进入klipper的路径后输入make menuconfig

蜘蛛板子有两个版本 我目前知道的是1.0 64KB 1.1是32KB的固件不通用的!按照下面两张图片进行配置!

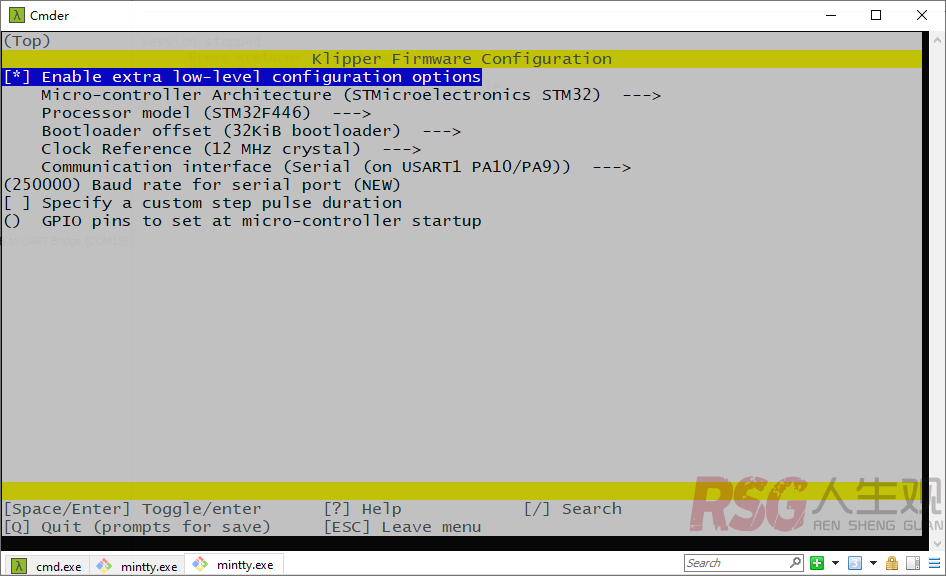

32K 1.1版本的

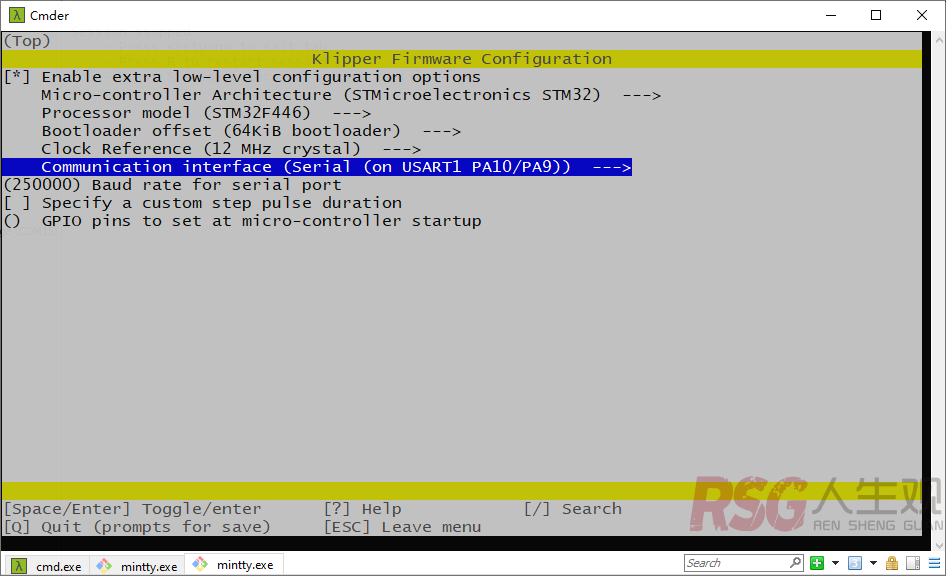

树莓派UART链接FYSETC(蜘蛛八爪) 3D打印机 第4张64KB 1.0版本

树莓派UART链接FYSETC(蜘蛛八爪) 3D打印机 第5张

以上两张图要注意Commnuication interface的链接选项,要改成USART1 PA10/PA9

打印机配置文件:

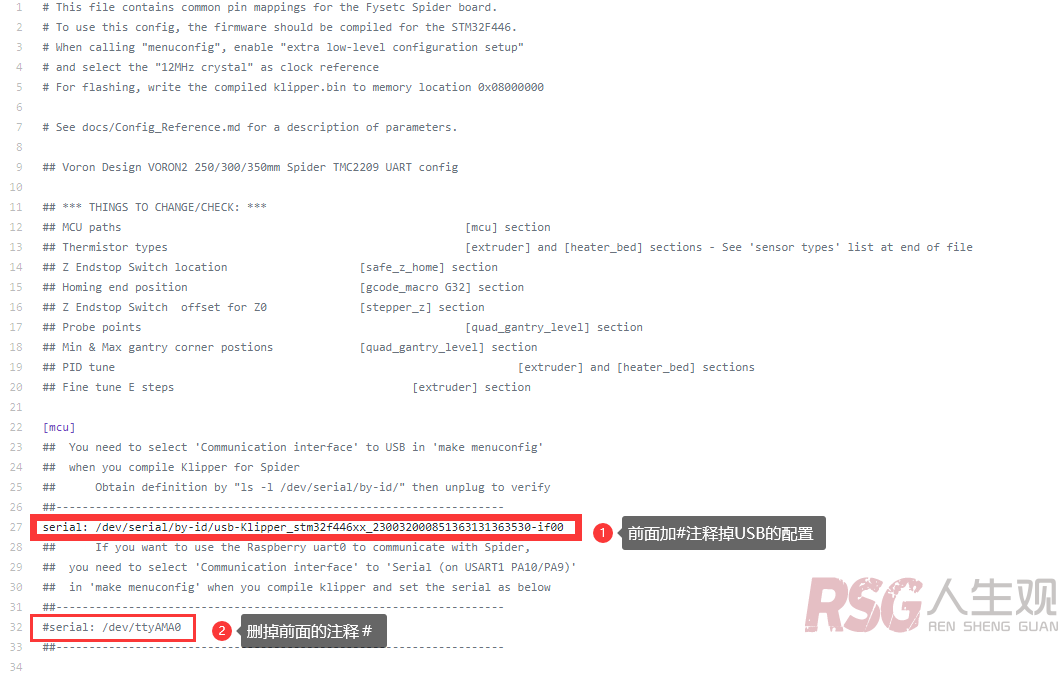

这里我提供一个,然后开头的链接部分按照下图修改一下即可,其他内容和USB 链接方式的不变!

树莓派UART链接FYSETC(蜘蛛八爪) 3D打印机 第6张

额外的情况:

在UART链接的情况下。在fuidd的界面电机重置固件,会提示MCU 报错,所以要按主板上的重置,或者是小屏幕下面的重置,之后在点击fuidd界面的重置固件即可!

结尾!

我踩了好几天的坑,四处问大神,群友 都没有解决!自己怕坑10个小时 心酸
