unRIAD 通过Mikrotik 交换机/路由器 链路聚合802.3AD

unRIAD 通过Mikrotik 交换机/路由器 链路聚合802.3AD unRAID 第1张

前言:

群里突然闻起来链路聚合的问题,我就简单了解了一下内容,今天写个802.3AD的链路聚合的教程,当然我的路由器是ROS,其他路由器大同小异把!

这里我们配置的802.3AD 是动态的,还有一种是静态的,这里我只针对动态进行教程!

其他协议,请自行去搜索引起去找解释,在完全理解后,在尝试配置!

教程:

unRAID配置:

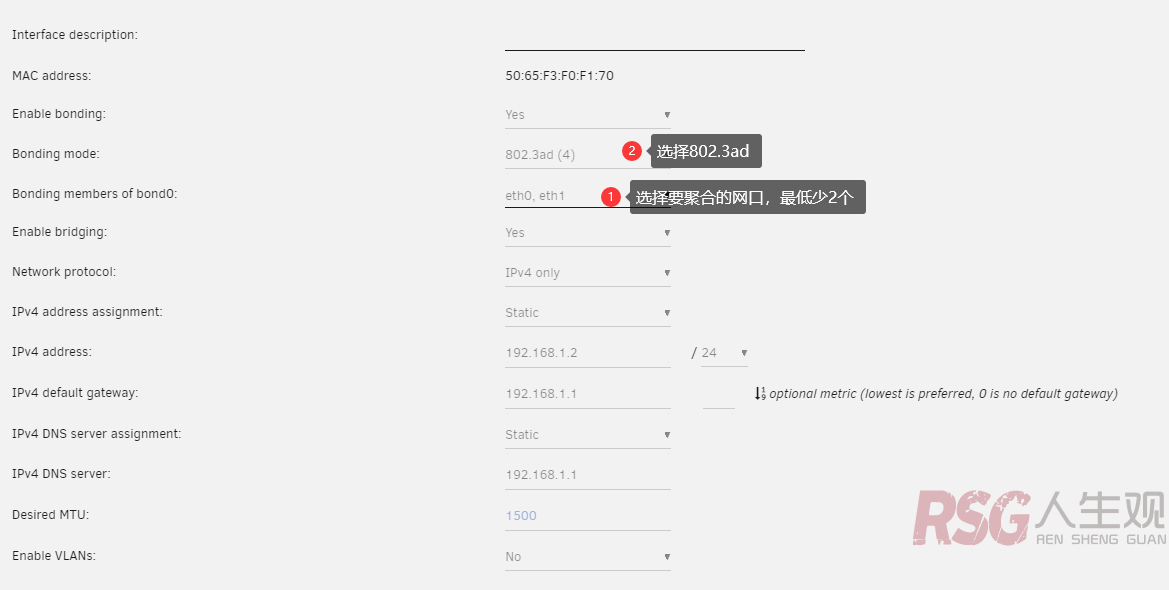

我们进入先停止unraid的磁盘!在Main页面最下面找到Array点STOP即可,否者在修改网络的时候,是灰色的不可修改。

unRIAD 通过Mikrotik 交换机/路由器 链路聚合802.3AD unRAID 第2张选择之后保存即可!这里需要注意,需要先配置unraid 在配置路由器,以免配置出错无法访问unraid!!!

我们使用winbox 登录到ros路由器,或者是交换机,我这里是ros的交换机,在配置之前,先确定好连接到unraid的网口。我这里是ether2,ether7 两个网口,大家以自己链接的为准!

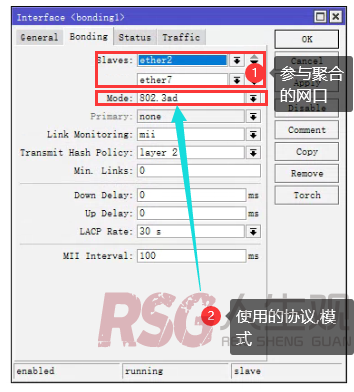

在配置之前,我们要把上面这两个网口从bridge桥内移除!然后使用bondig进行配置!

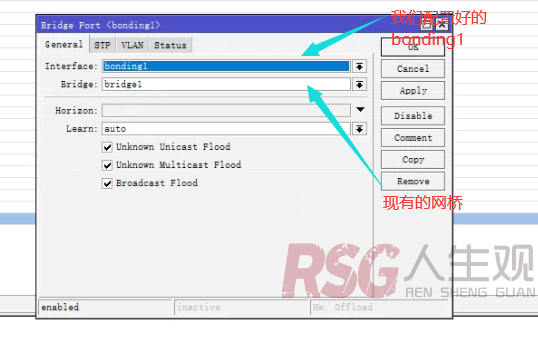

unRIAD 通过Mikrotik 交换机/路由器 链路聚合802.3AD unRAID 第3张将配置好的bonding加入到bridge网桥,如果不添加会导致无法链接网络,局域网也无法访问到unraidunRIAD 通过Mikrotik 交换机/路由器 链路聚合802.3AD unRAID 第4张

这里我只演示802.3ad 其他模式你们可以自己选择尝试一下!

结尾

这个模式 大家根据自己情况去选择,如果不知道这些模式的特性,可以去百度一下,然后选择自己喜欢的,但是我觉得这个东西,主要应用还是网络冗余,叠加带宽限制还是有的!并不是1+1就会等于2的一个东西!
